Kako povećati pouzdanost konektora tipa zavrtnja na PCB-u?

Kao dobavljač konektora tipa zavrtnja za PCB, iz prve ruke sam se uverio u važnost pouzdanosti ovih komponenti. Pouzdan konektor tipa zavrtnja na PCB-u može napraviti razliku između proizvoda koji funkcioniše glatko i onog koji ima česte probleme. U ovom blogu ću podijeliti nekoliko savjeta o tome kako povećati pouzdanost konektora tipa zavrtnja na PCB-u.

Razumijevanje osnova

Prvo, hajde da razgovaramo o tome šta je konektor tipa zavrtnja. APCB zavrtni konektorje uređaj koji se koristi za povezivanje žica na PCB. Koristi vijak za pričvršćivanje žice na mjestu, osiguravajući stabilnu električnu vezu. Ovi konektori su popularni jer se lako instaliraju i mogu podnijeti širok raspon veličina žica.

Odabir pravog konektora

Prvi korak u povećanju pouzdanosti je odabir pravog konektora za vašu aplikaciju. Postoji nekoliko faktora koje treba uzeti u obzir:

Materijal

Materijal konektora igra ključnu ulogu u njegovoj pouzdanosti. Često se koriste visokokvalitetni metali poput bakra ili mesinga jer imaju dobru električnu provodljivost i otporni su na koroziju. Na primjer, bakar ima odličnu provodljivost, što znači manji gubitak energije i stabilniju električnu vezu.

Veličina i kapacitet

Uvjerite se da konektor može podnijeti zahtjeve struje i napona vašeg kola. Ako preopterećujete konektor, on se može pregrijati, što dovodi do kvara veze. Provjerite tablicu sa podacimaPCB Vijčani terminalni blokkako biste osigurali da ima odgovarajući kapacitet za vaše potrebe.

Dizajn

Dizajn konektora je takođe bitan. Potražite konektore sa dobro dizajniranim mehanizmom za zavrtnje. Dobar šraf bi trebao osigurati čvrsto držanje žice bez oštećenja. Neki konektori imaju funkciju samozaključavanja koja pomaže da žica ostane na mjestu čak i pod vibracijama ili mehaničkim stresom.

Pravilna instalacija

Čak ni najbolji konektor neće biti pouzdan ako nije pravilno instaliran. Evo nekoliko savjeta za instalaciju:

Priprema žice

Prije umetanja žice u konektor, skinite izolaciju na odgovarajuću dužinu. Ako je ogoljeni dio prekratak, veza je možda labava. Ako je predugačak, može uzrokovati kratki spoj. Koristite skidač žice da biste dobili čistu i preciznu traku.

Zatezanje zavrtnja

Zategnite zavrtanj odgovarajućim momentom. Ako je vijak previše labav, žica se može olabaviti s vremenom, uzrokujući povremene veze. Ako je previše čvrsto, može oštetiti žicu ili sam konektor. Možete koristiti moment odvijač kako biste osigurali dosljedno zatezanje.

Izbjegavanje križnog uvlačenja niti

Pazite da ne prekrižite vijak kada ga instalirate. Unakrsni navoj može oštetiti navoje u konektoru i otežati postizanje pravilnog spajanja. Pravilno poravnajte vijak s navojem prije nego što počnete da ga okrećete.

Environmental Considerations

Okruženje u kojem PCB radi može imati veliki uticaj na pouzdanost konektora tipa zavrtnja.

Temperatura

Ekstremne temperature mogu uticati na performanse konektora. Visoke temperature mogu uzrokovati širenje metala, što može olabaviti vezu. Niske temperature mogu učiniti materijale lomljivijim. Ako je vaša aplikacija u okruženju visoke ili niske temperature, odaberite konektor koji je ocijenjen za te uvjete.

Vlažnost i vlaga

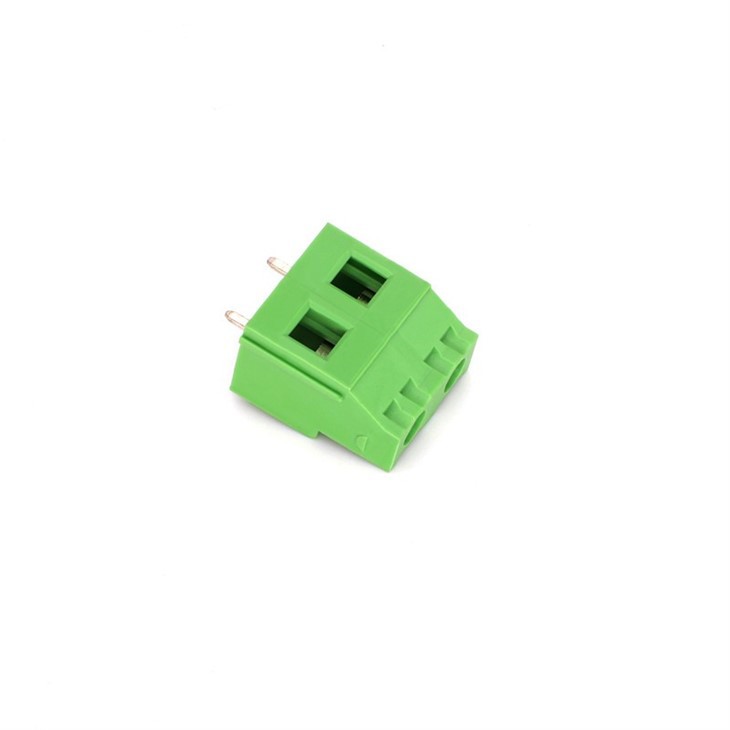

Vlaga i vlaga mogu uzrokovati koroziju, što može oštetiti električni priključak. U vlažnom ili vlažnom okruženju, razmislite o korištenju konektora sa zaštitnim premazom ili kućištem. ThePCB YB ELEKTRIČNI VIJAČNI TERMINALNI BLOKmože imati karakteristike koje ga čine otpornijim na vlagu.

Vibracije i udarci

Vibracije i udari mogu uzrokovati da se vijak s vremenom olabavi. U aplikacijama gdje ima mnogo vibracija, kao što je automobilska ili industrijska oprema, koristite konektore sa antivibracijskim karakteristikama. Neki konektori imaju podloške za zaključavanje ili druge mehanizme koji sprečavaju da se zavrtanj olabavi.

Redovni pregledi i održavanje

Jednom kada je konektor instaliran, redovna provera i održavanje su neophodni da bi se osigurala njegova pouzdanost.

Vizuelni pregled

Povremeno provjeravajte da li konektor ima znakova oštećenja, kao što su labave žice, korozija ili savijene igle. Ako primijetite bilo kakve probleme, odmah ih riješite.

Testiranje

Izvršite električna ispitivanja kako biste provjerili integritet veze. Možete koristiti multimetar za mjerenje otpora na konektoru. Značajno povećanje otpora može ukazivati ​​na problem sa vezom.

Čišćenje

Ako je konektor prljav ili ima krhotina, pažljivo ga očistite. Upotrijebite neprovodno sredstvo za čišćenje i meku četku za uklanjanje prljavštine ili prašine.

Zaključak

Povećanje pouzdanosti konektora tipa zavrtnja na štampanoj ploči je proces u više koraka. Počinje odabirom pravog konektora, nakon čega slijedi pravilna instalacija, uzimajući u obzir faktore okoline, te redovni pregled i održavanje. Slijedeći ove savjete, možete osigurati da vaš PCB ima stabilnu i pouzdanu električnu vezu.

Ako ste na tržištu visokokvalitetnih konektora tipa zavrtnja za vaš PCB, mi smo tu da vam pomognemo. Nudimo širok asortimanPCB vijčani konektorikoji su dizajnirani za pouzdanost i performanse. Bilo da radite na projektu manjeg obima ili na velikoj industrijskoj primjeni, mi možemo pružiti pravo rješenje za vas. Kontaktirajte nas kako bismo razgovarali o vašim zahtjevima i započeli pregovore o nabavci.

Reference

• "Priručnik za električne konektore" od Johna Groba
• Industrijski standardi i tehnički listovi proizvođača konektora.
