Kako instalirati 2 - 24-polni PCb terminalski blok?

Hej tamo! Kao dobavljač 2 - 24-polnih PCB terminalnih blokova, vrlo sam uzbuđen što mogu podijeliti s vama kako da instalirate ove sjajne male uređaje. Bilo da ste DIY entuzijast ili profesionalac u polju elektronike, ovaj vodič će vas provesti kroz proces korak po korak.

Prvo, hajde da pričamo malo o tome šta je 2 - 24-polni PCB terminalni blok. To je ključna komponenta u električnim krugovima koja vam omogućava da povežete više žica na štampanu ploču (PCB). Dio "2 - 24 Pole" odnosi se na broj priključaka na terminalnom bloku. Možete odabrati broj polova na osnovu vaših specifičnih potreba za ožičenjem.

Alati koji će vam trebati

Prije nego započnete instalaciju, prikupite potrebne alate. Trebat će vam lemilica, žica za lemljenje, par skidača žice i mali Phillips odvijač. Ako imate ove alate spremni, proces instalacije će proći glatko.

Korak 1: Pripremite PCB

Prvi korak je da pripremite PCB na koji ćete instalirati terminalni blok. Uvjerite se da je PCB čist i bez prašine ili ostataka. Možete koristiti malu četku ili komprimirani zrak da ga očistite ako je potrebno. Zatim locirajte rupe na PCB-u gdje će se montirati terminalni blok. Ove rupe treba da odgovaraju veličini i razmaku pinova na bloku terminala.

Korak 2: Umetnite terminalni blok

Pažljivo umetnite terminalni blok u rupe na PCB-u. Uvjerite se da pinovi u potpunosti prolaze kroz rupe i da su u ravnini s dnom PCB-a. Možda ćete morati upotrijebiti malo sile, ali pazite da ne savijete igle.

Korak 3: Zalemite pinove

Kada je terminalni blok postavljen, vrijeme je za lemljenje pinova na PCB. Zagrijte lemilicu i nanesite malu količinu lema na vrh. Zatim istovremeno dodirnite vrh lemilice pin i podlogu na PCB-u. Kako se lem topi, on će teći između igle i jastučića, stvarajući snažnu električnu vezu. Ponovite ovaj postupak za svaki pin na terminalnom bloku.

Korak 4: Odrežite igle

Nakon lemljenja, možete primijetiti da pinovi vire sa dna PCB-a. Upotrijebite par rezača žice da odrežete igle u ravnini s dnom PCB-a. To će spriječiti bilo kakve kratke spojeve ili druge električne probleme.

Korak 5: Povežite žice

Sada kada je terminalni blok instaliran na PCB, vrijeme je za povezivanje žica. Prvo skinite izolaciju s krajeva žica pomoću skidača žice. Pobrinite se da skinete dovoljno izolacije da otkrijete golu žicu, ali ne previše. Zatim umetnite golu žicu u odgovarajući terminal na bloku stezaljki. Upotrijebite mali Phillips odvijač da zategnite vijak na terminalu, pričvršćujući žicu na mjestu.

Korak 6: Testirajte vezu

Nakon što su sve žice povezane, važno je testirati vezu kako biste bili sigurni da sve radi ispravno. Možete koristiti multimetar za testiranje kontinuiteta između žica i PCB-a. Ako multimetar pokaže dobru vezu, onda ste spremni!

Različite vrste terminalnih blokova

Dostupni su različiti tipovi 2-24-polnih PCB terminalnih blokova, svaki sa svojim jedinstvenim karakteristikama i prednostima. Na primjer, thePCB priključni blok za jednostavno povezivanjedizajniran je za brzu i jednostavnu ugradnju. Možete ga jednostavno priključiti na PCB bez potrebe za lemljenjem. Ovo je odlično za aplikacije u kojima trebate često mijenjati ili popravljati.

Druga vrsta jePCB konektor utikač terminalnog bloka. Ovaj tip terminalnog bloka koristi sistem konektora koji vam omogućava da lako uključite i isključite žice. Idealan je za aplikacije u kojima morate brzo odspojiti žice, kao što je testna oprema ili prototipovi.

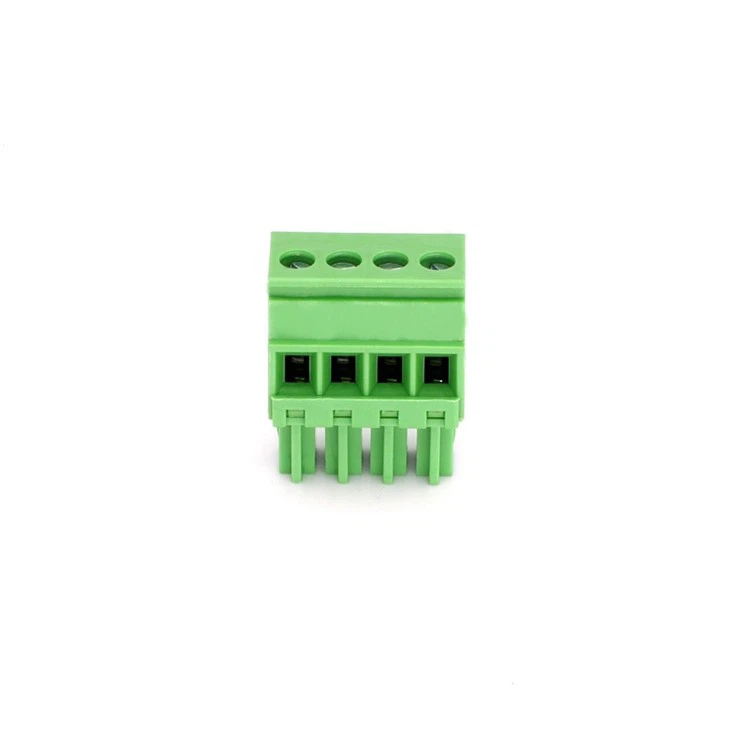

Ako tražite određenu veličinu,3,50 mm priključni blok PCB terminalaje odlična opcija. Ima standardni nagib od 3,50 mm, što ga čini kompatibilnim sa mnogo različitih tipova PCB-a.

Savjeti i trikovi

Evo nekoliko savjeta i trikova kako bi proces instalacije bio još lakši:

• Koristite lemilicu sa funkcijom kontrole temperature. Ovo će vam pomoći da izbjegnete pregrijavanje PCB-a ili terminalnog bloka.
• Prilikom lemljenja, pazite da nanesete dovoljno lema da stvorite jaku vezu, ali ne previše. Previše lema može uzrokovati kratke spojeve ili druge probleme.
• Ako imate problema s umetanjem terminalnog bloka u rupe na PCB-u, možete koristiti malu količinu fluksa kako biste pomogli da pinovi lakše klize unutra.
• Prije nego što pritegnete zavrtnje na terminalu, provjerite jesu li žice umetnute do kraja i ravne. Ovo će osigurati dobru električnu vezu.

Zaključak

Instaliranje 2 - 24-polnog PCB terminalnog bloka može izgledati kao zastrašujući zadatak, ali uz prave alate i malo strpljenja, to se može lako obaviti. Prateći korake navedene u ovom vodiču, moći ćete pravilno instalirati terminalni blok i osigurati pouzdanu električnu vezu.

Ako ste na tržištu visokokvalitetnih 2-24-polnih PCB terminalnih blokova, mi imamo za vas. Nudimo široku paletu terminalnih blokova koji će zadovoljiti vaše specifične potrebe. Bilo da vam je potreban priključni blok za jednostavno povezivanje ili standardni lemljeni terminalni blok, imamo pravi proizvod za vas.

Ako imate bilo kakvih pitanja ili ste zainteresirani za kupovinu naših proizvoda, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo oko vaših potreba za nabavkom i osiguramo da dobijete najbolje terminalne blokove za vaše projekte.
